CT321小主机刷64位BIOS及iStoreOS教程
CT321小主机刷64位BIOS及iStoreOS教程
CT321的事情以后再写吧。这里主要写iStoreOS使用体验
起初是打算当旁路网关的,后来整了一个USB3.0转RJ45网口的网卡。所以就把它改为主路由使用了。
两个月没更新了,是时候该弄出点动静了。
配置信息
中央处理器 | Intel D2550 双核四线程1.86G Hz |
---|---|
内存 | 2G RAM(DDR3 1600MHz) |
存储 | 8G SSD(速度很垃圾,写入10MB/s) |
网卡 | 10/100/1000M以太网 |
外部设备接口 | 1 个 DVI-I 接口 1 个 HDMI 接口 6个 USB接口(4个USB 2.0接口,2个USB 3.0高速接口)1个千兆RJ45接口1个16位立体声频输出接口,1个8位麦克风音频输入接口 |
操作系统 | WES7 / Linux操作系统 |
显示 | 最大支持1920x1200分辨率、 60Hz、32位色,支持双显(复制和扩展模式) |
安全 | Kensington 锁孔(锁需要单独购买) |
云终端管理 | 中兴云终端管理系统 |
电源 | 12V DC |
功耗 | 待机功率0.9w 典型功率 8w |
主机重量 | ≤1.2kg |
系统尺寸(直立情况) | 165mm ×180mm×35mm(宽*高*厚) |
环境温度 | 工作环境:0℃~40℃ |
环境湿度 | 5%-95% 非冷凝 |
相关认证 | CCC、、FCC、CE、UL、RoHS、Energy Star |
准备阶段
CT321主机 螺丝刀(小的一字,中等的十字)CH341编程器以及夹子 装有Windows7及以上的PC

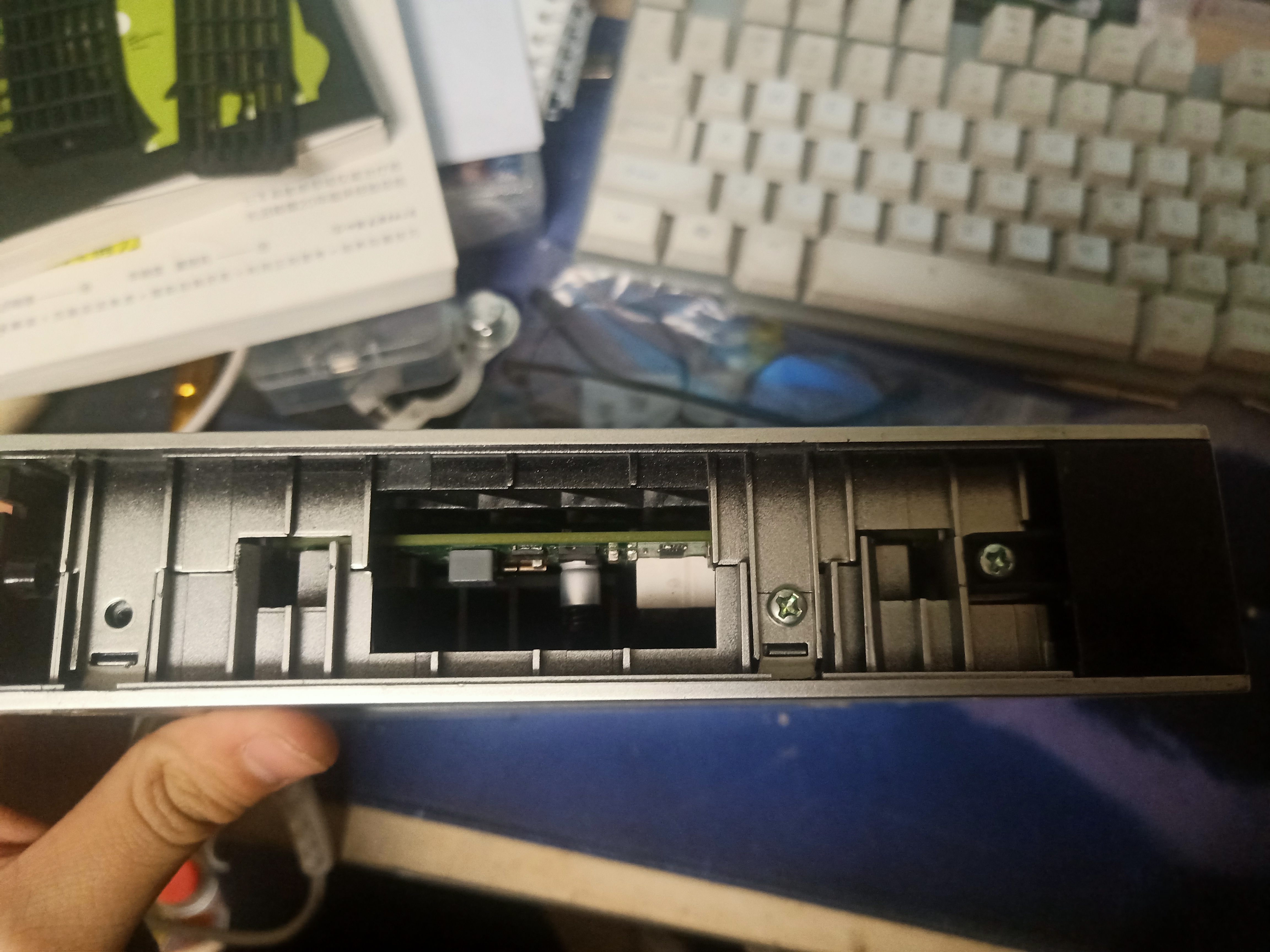

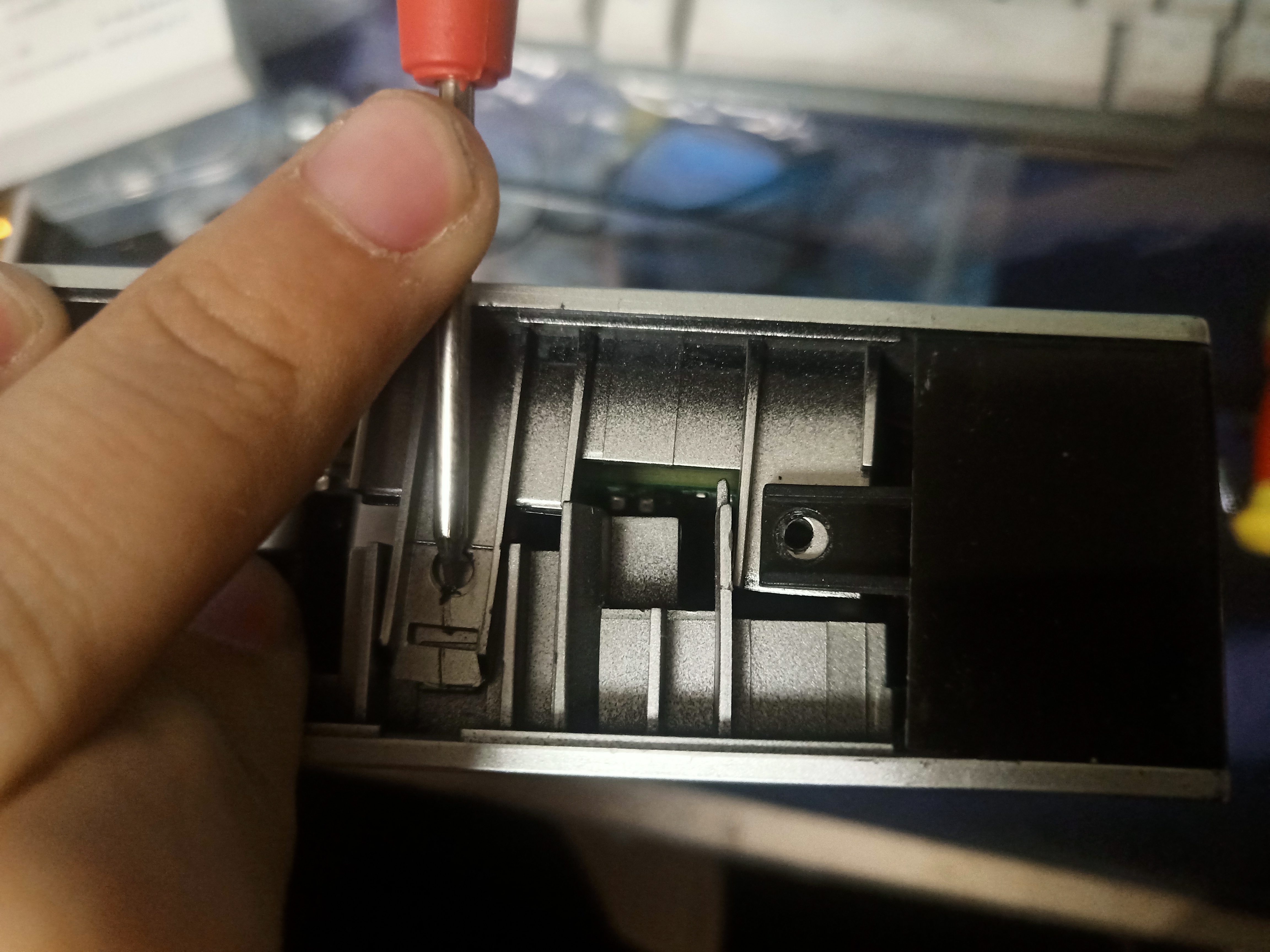

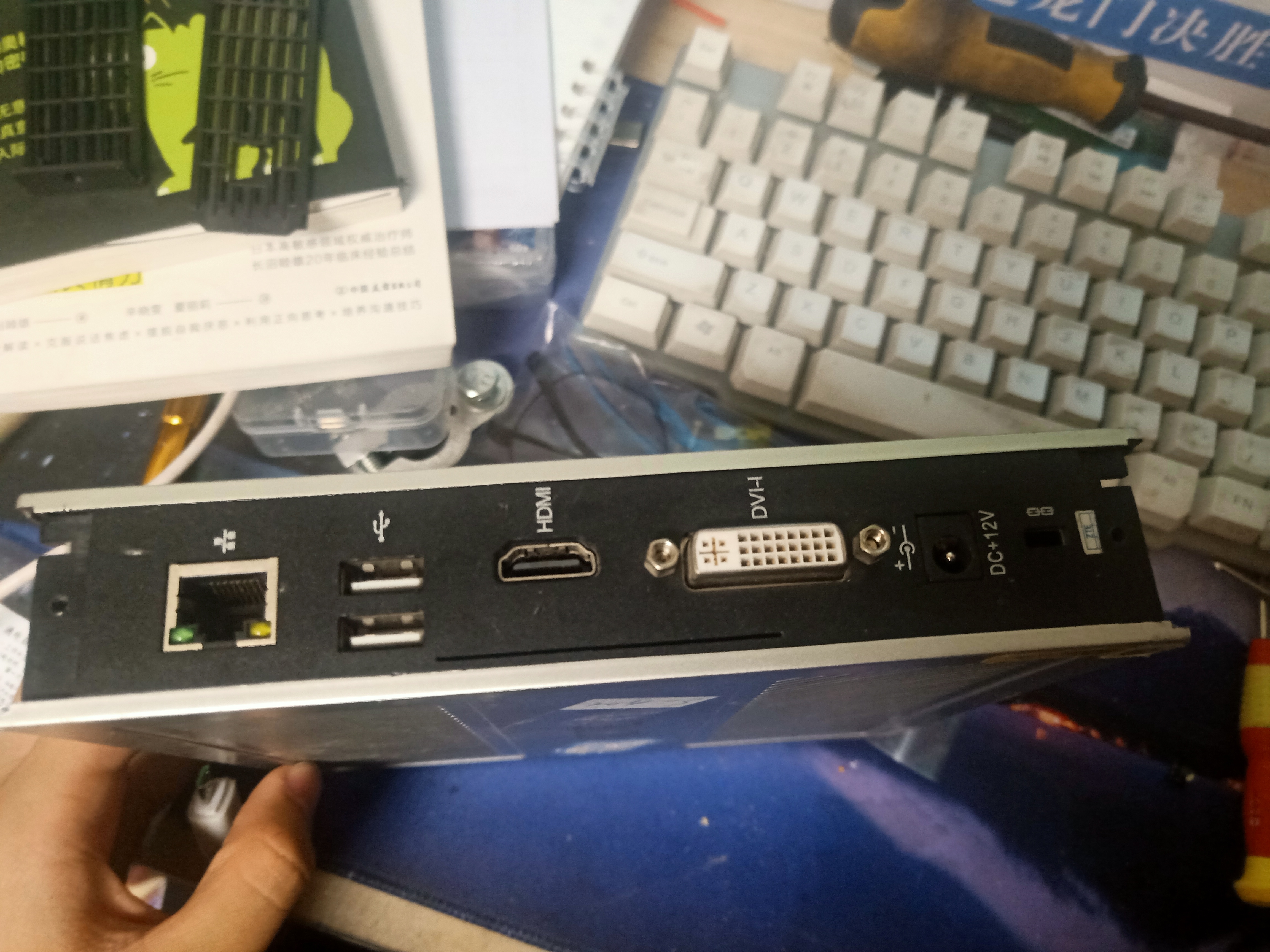

拆机
刷64位BIOS

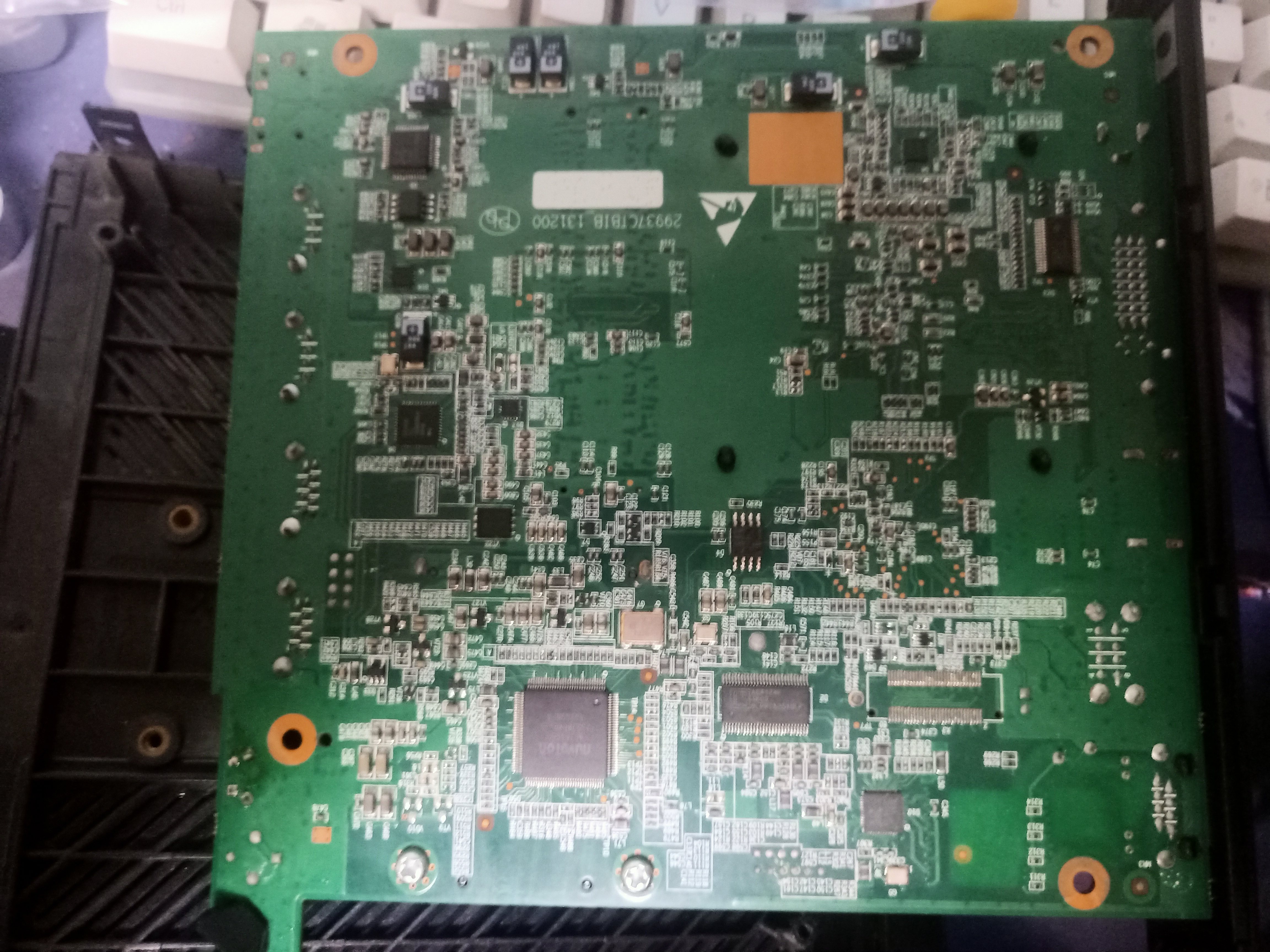

文件在文章末尾,翻到背面

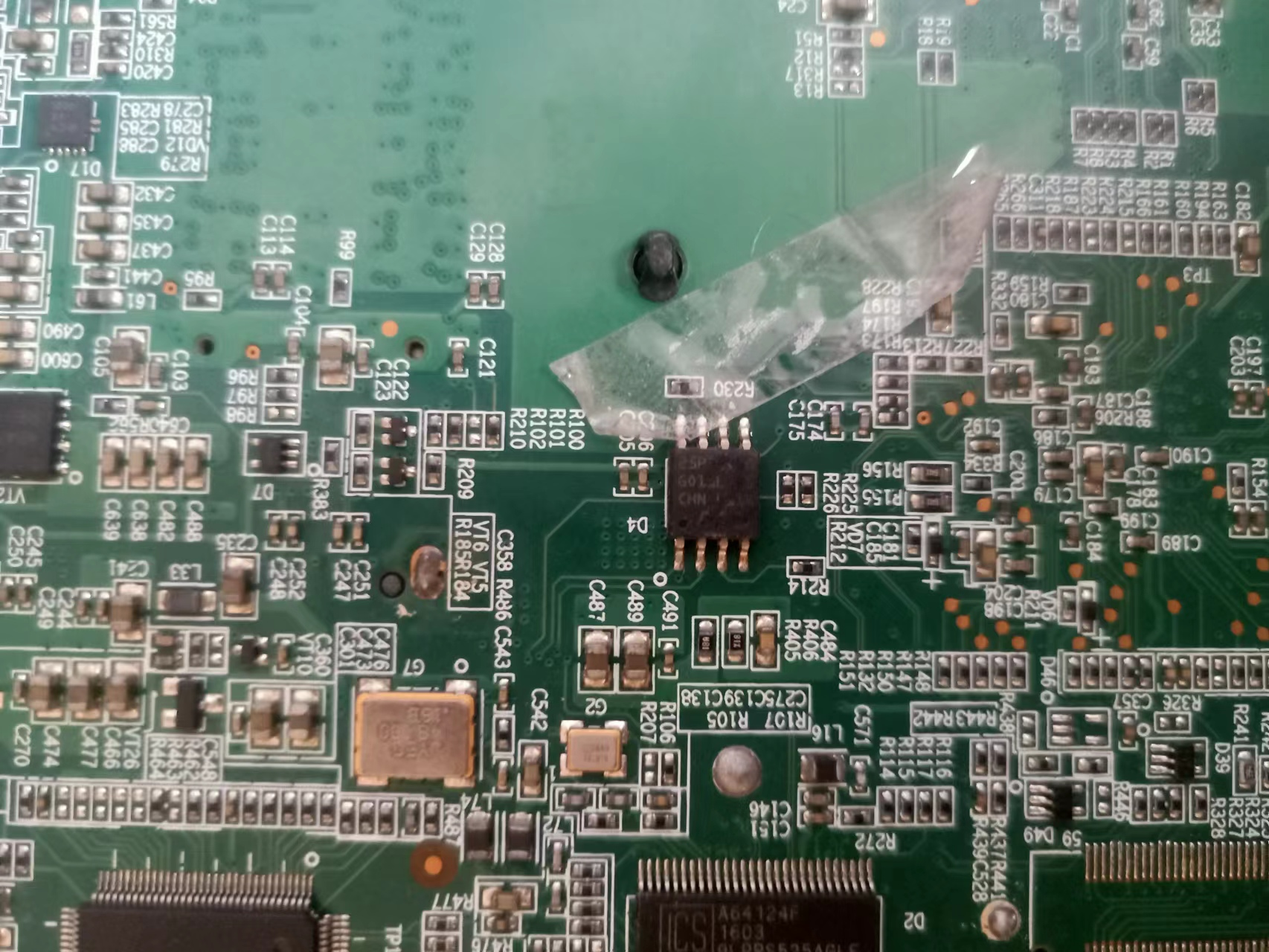

需要将主板BIOS电池扣掉,然后用胶带粘住左上角的引脚

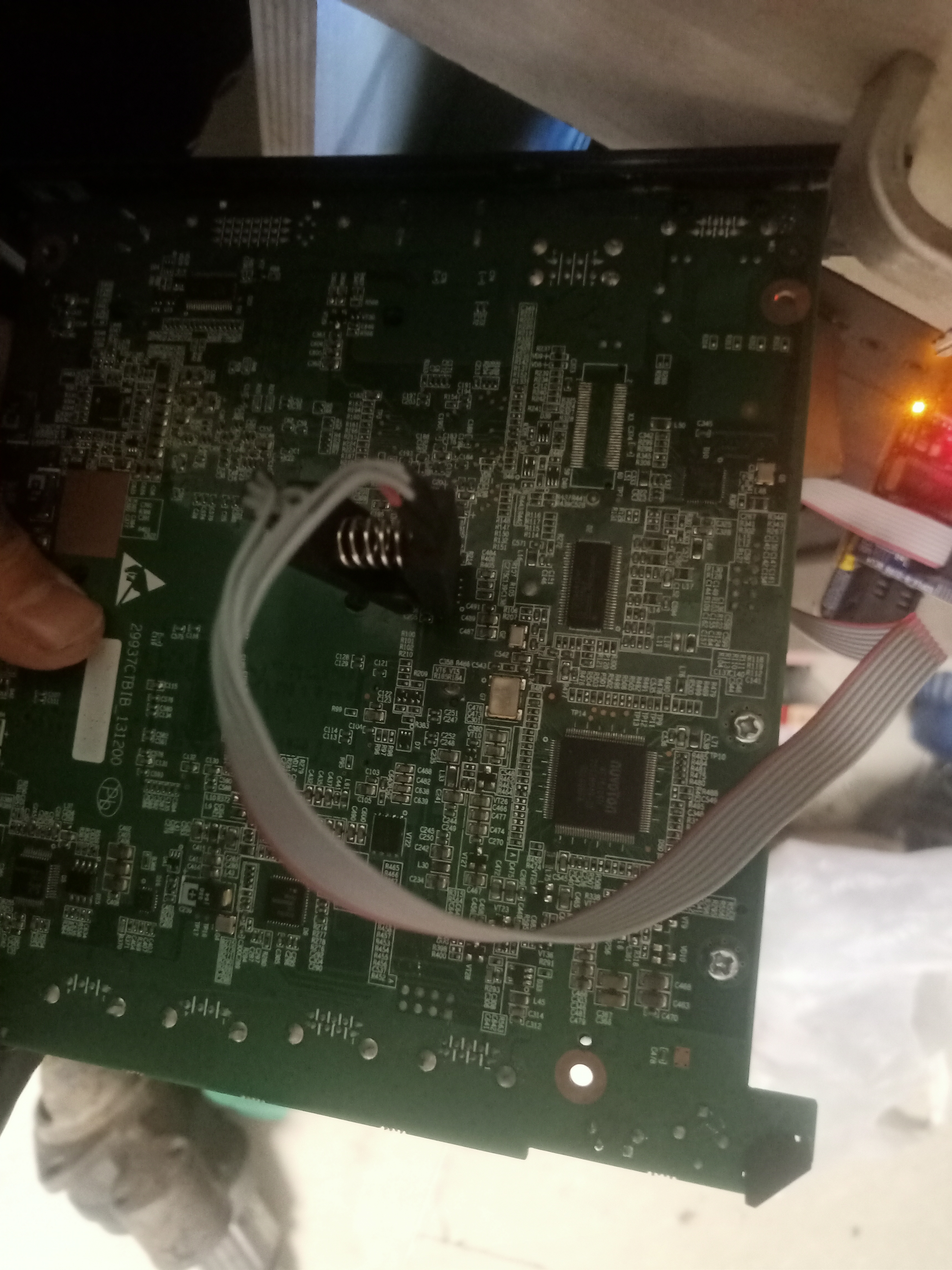

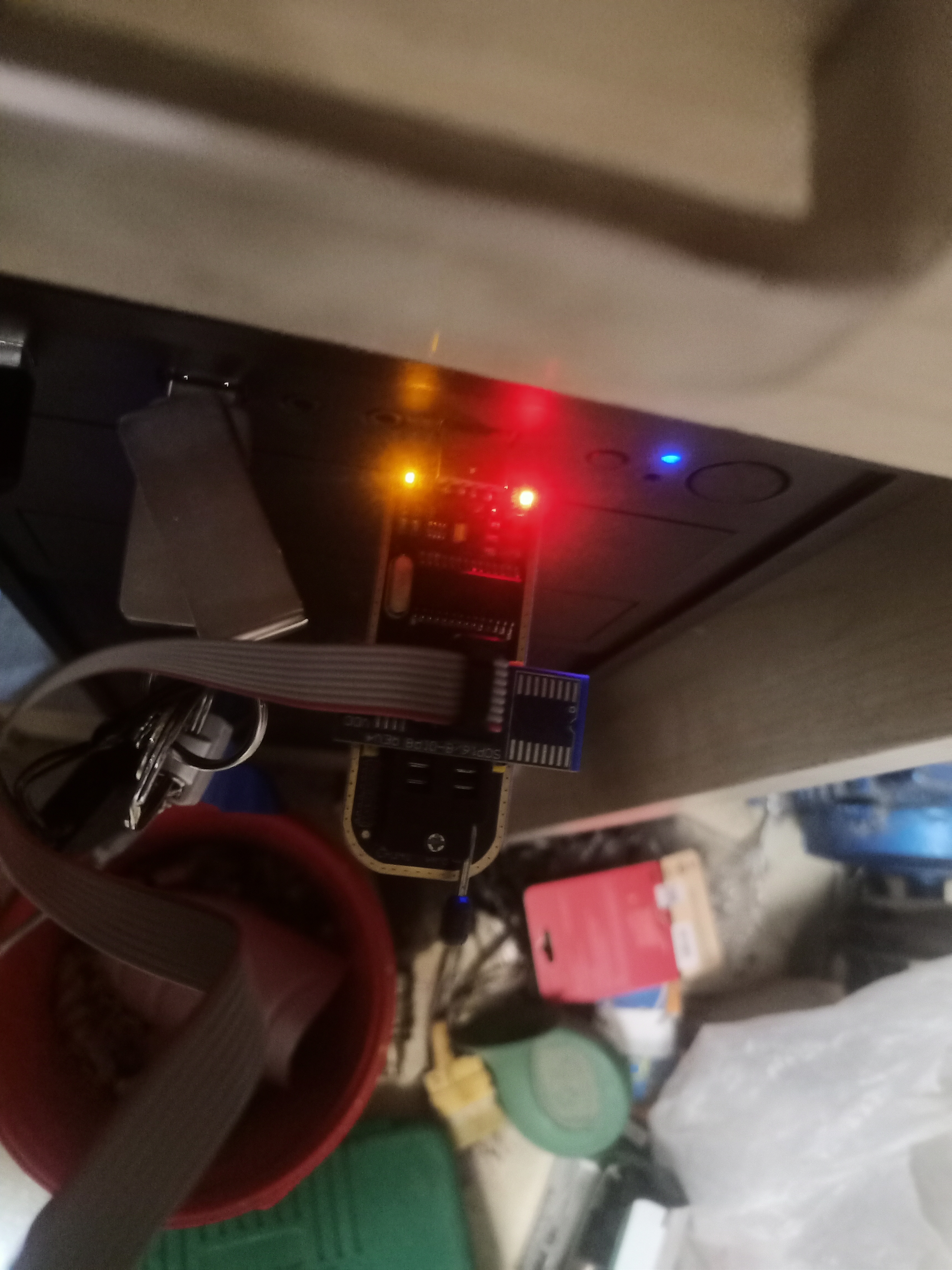

红线对应上图左下角的位置夹上
这一端对应图夹上

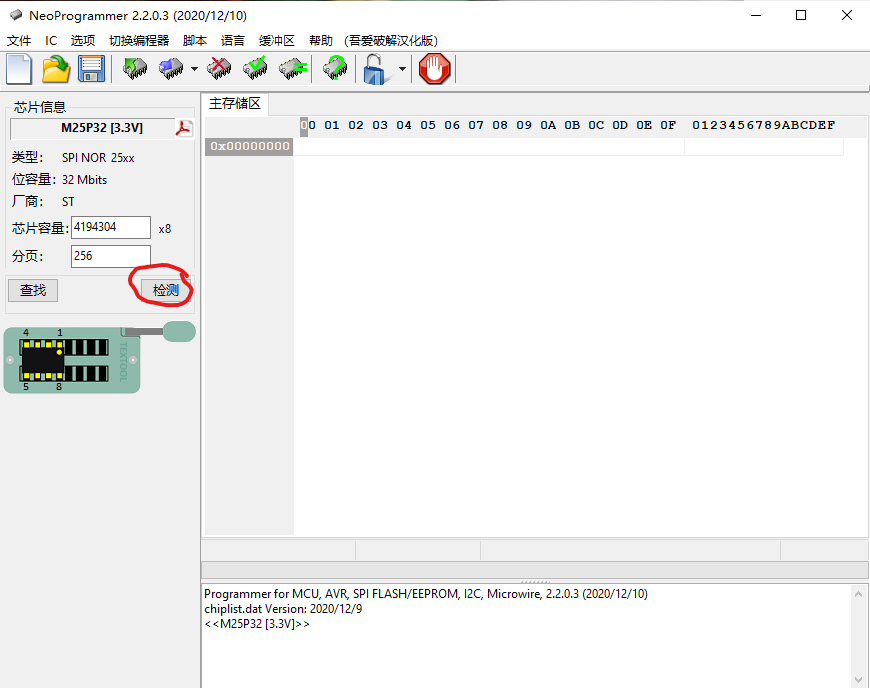

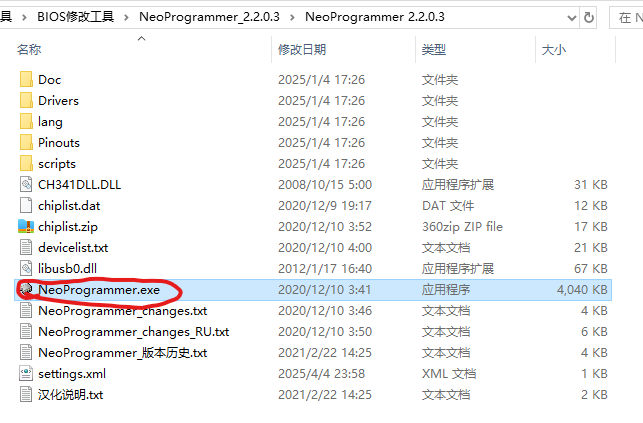

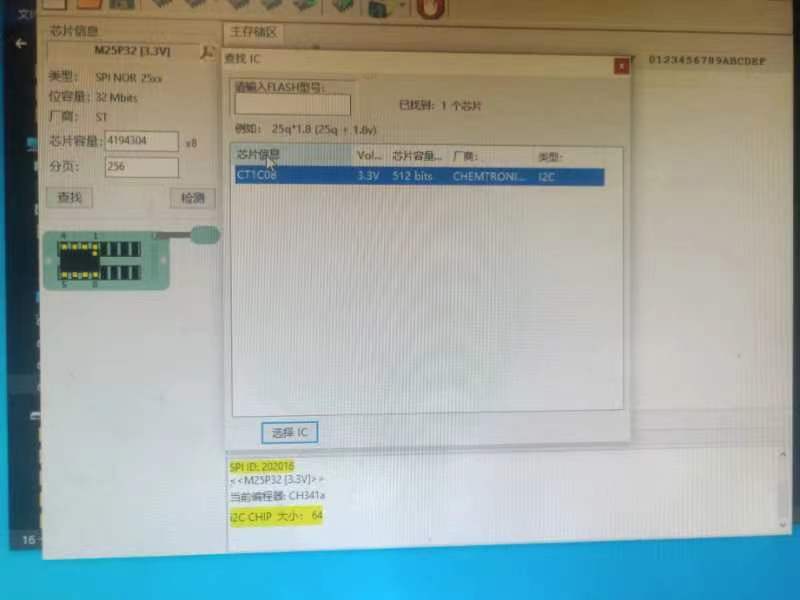

PC端操作

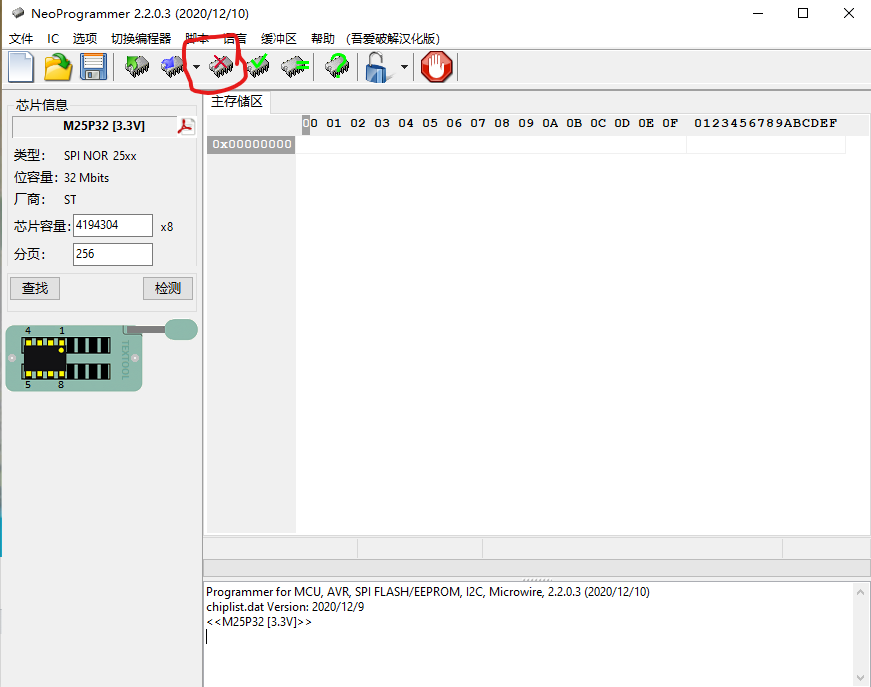

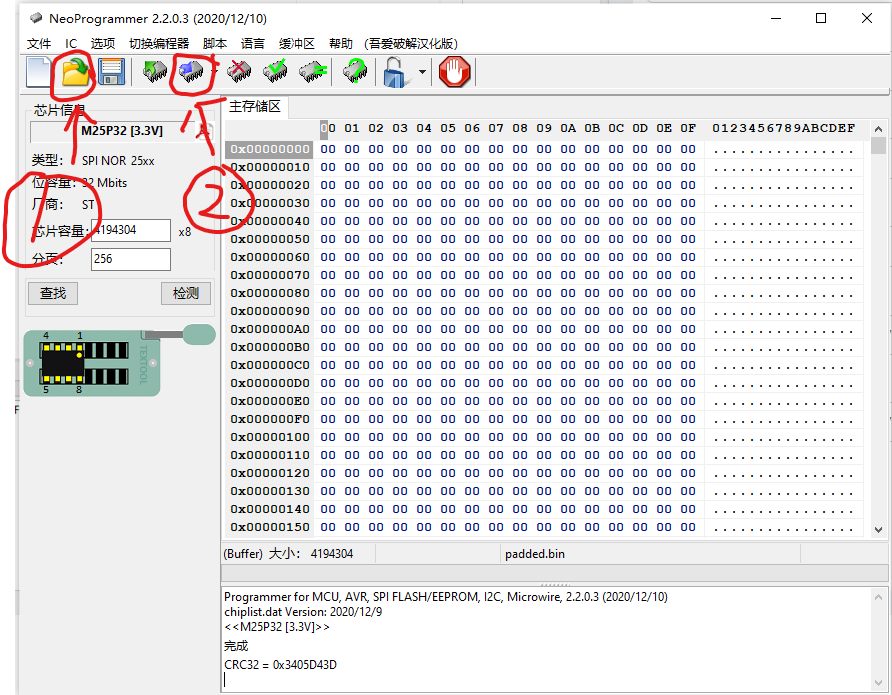

进度条完了以后,序号1打开BIOS文件,然后序号2写入
跑完代码后从BIOS上移下夹子,扣上BIOS电池。
刷入iStoreOS
https://doc.linkease.com/zh/guide/istoreos/install_x86.html
我是用的是Ventoy直接引导,然后使用 quickstart
命令直接安装
其他
2025-04-17 与咸鱼卖家(路边野花偏要采)交流了一下,HDMI版本的有两个不同的版本,而我偏偏就是那个没有开机自启的版本,这个版本在emc芯片上边(开机按钮下方,sata硬盘螺丝右边)没有零件的就是不支持开机自启的版本。
这个BIOS在我的机子上不支持来电自启,USB3.0 BIOS没有支持,所以USB3.0接口也是不能用的。

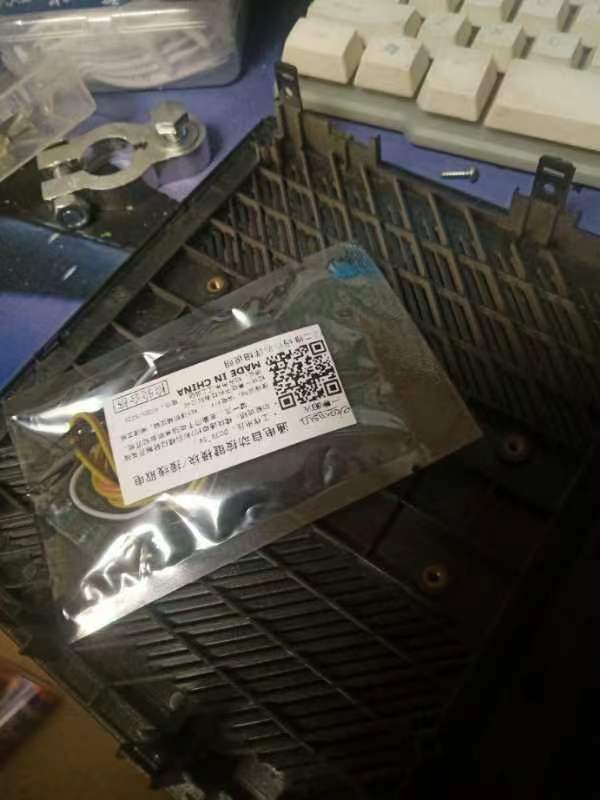

我加了一个USB网卡,WAN口为USB网卡,LAN口为自带网卡,ZTE E8820S当作交换机了。
关于BIOS
基于实达D2550-64BIOS.bin修改
将2MB扩容到4MB,得以刷入,修改BIOS默认设置为Only UEFI,当时没搞UEFI启动OpenWRT的时候会提示no efi environment detected,不过可以引导,就在2025-04-12,eth0(板载网卡)炸了,如下图,然后发现在ventoy引导OpenWRT,奇迹发生了,不会出现no efi environment detected,而且分辨率正常,eth0自己好了,我才意识到之前一直都没有使用UEFI引导,然后我去BIOS设置改为了Only UEFI后,一切正常。

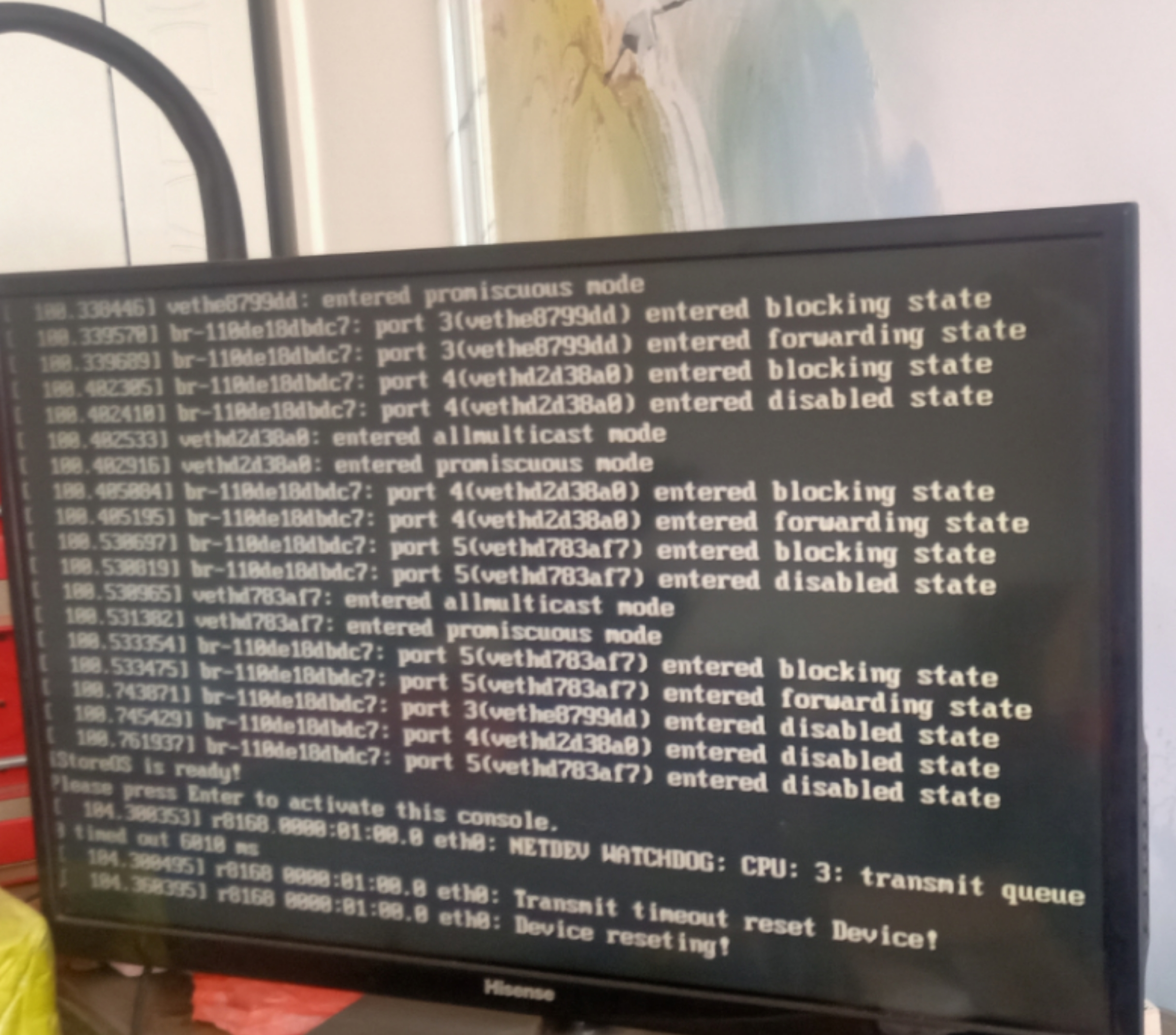

(下图为eth0炸了以后的图,r8168一直resting)
OpenWRT
目前iStoreOS是正常的,其他的固件貌似有点问题(也许是我没有使用UEFI引导),KWRT OpenWRT X-WRT 等等试了一下,屏幕显示USB键盘插入了,但是无法使用。
通电开机

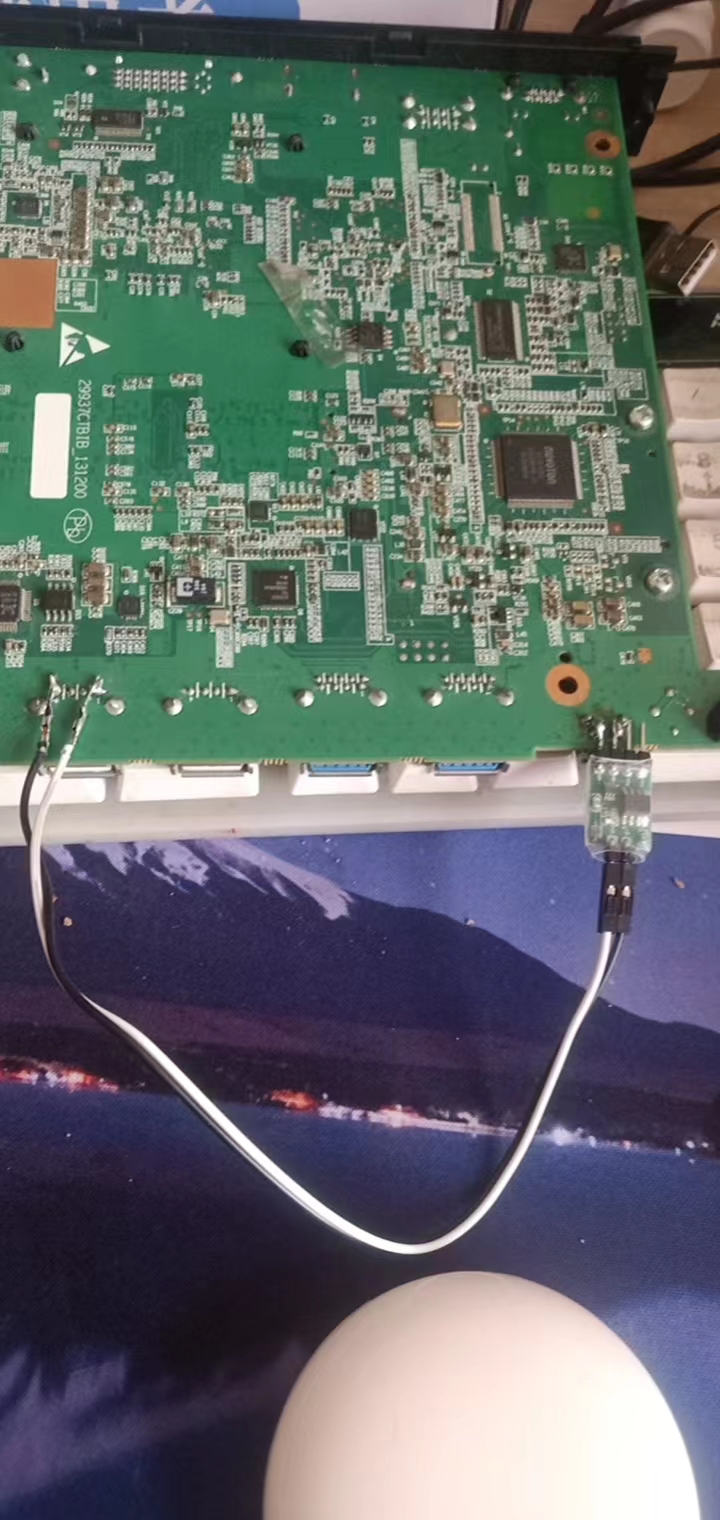

不愧是我,使用USB2.0接口供电,这个距离直接把开机接口那里焊接,省了几个线。

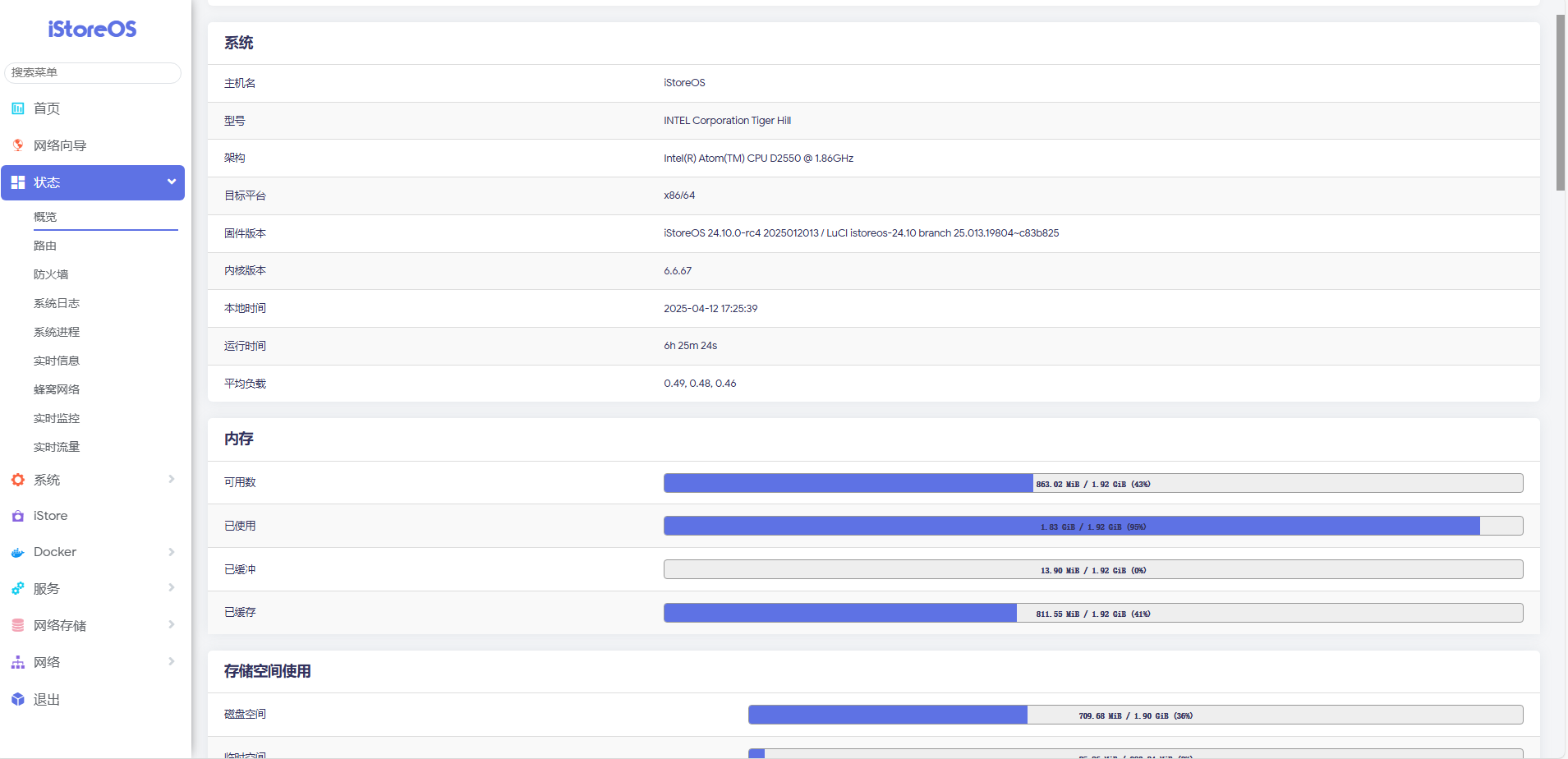

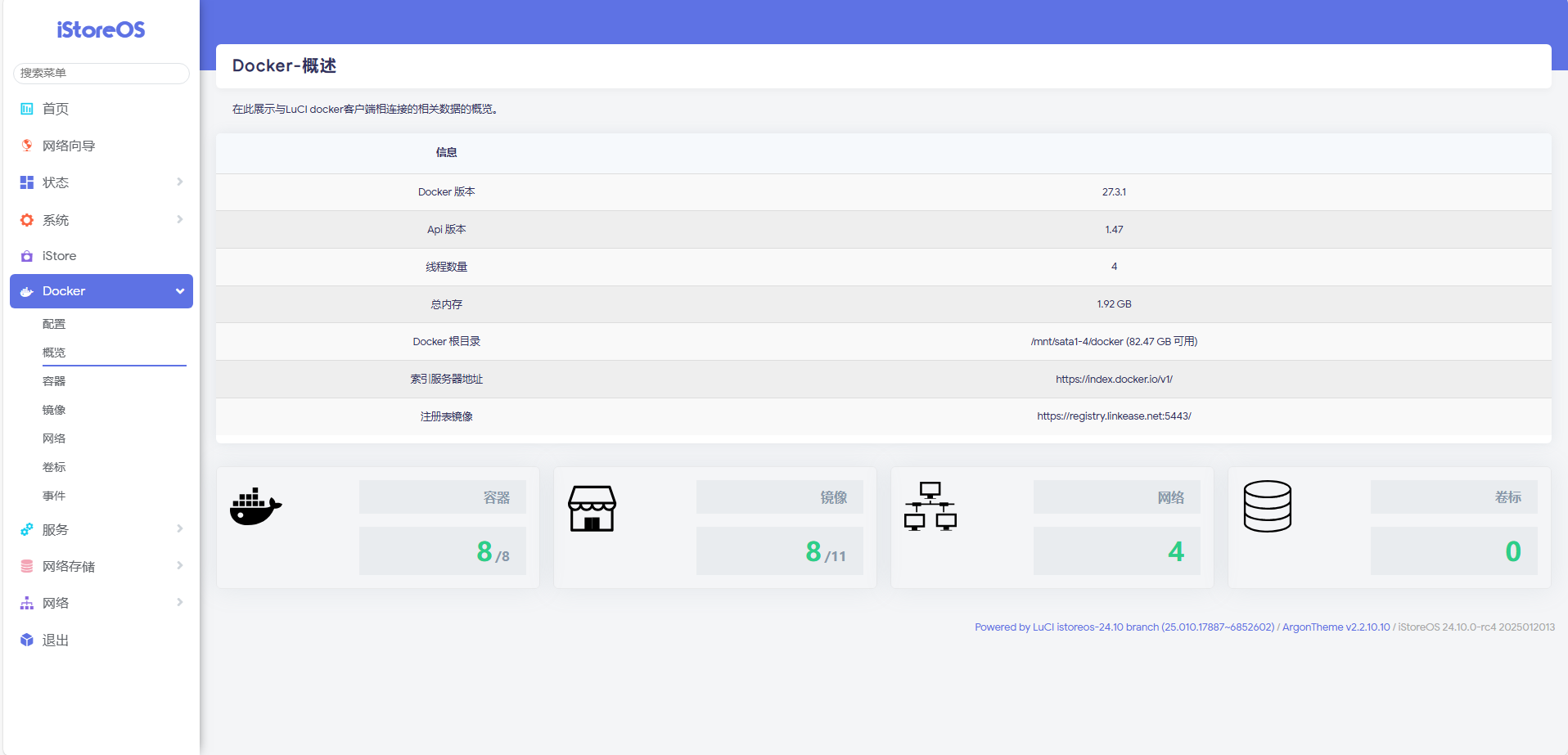

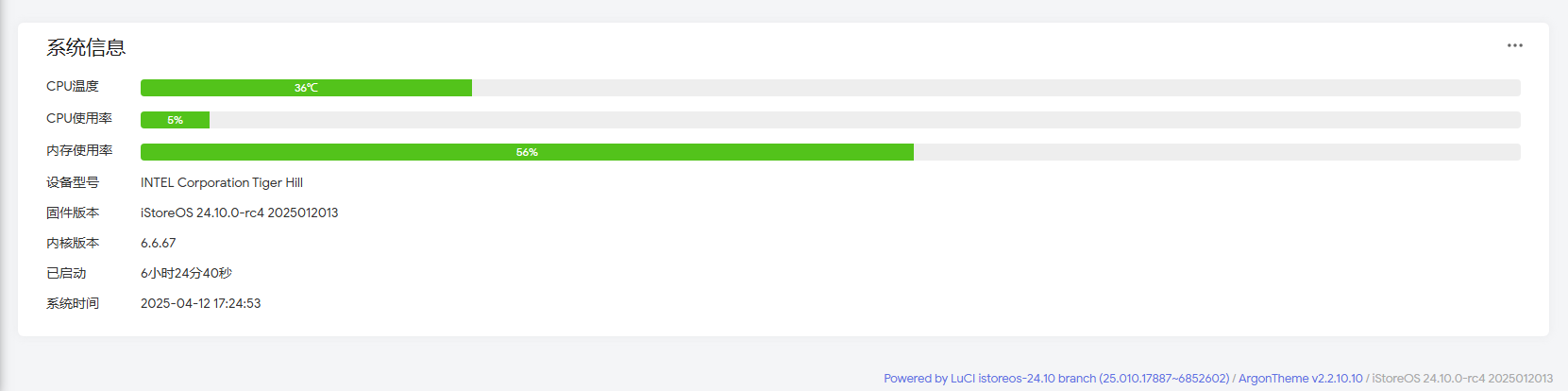

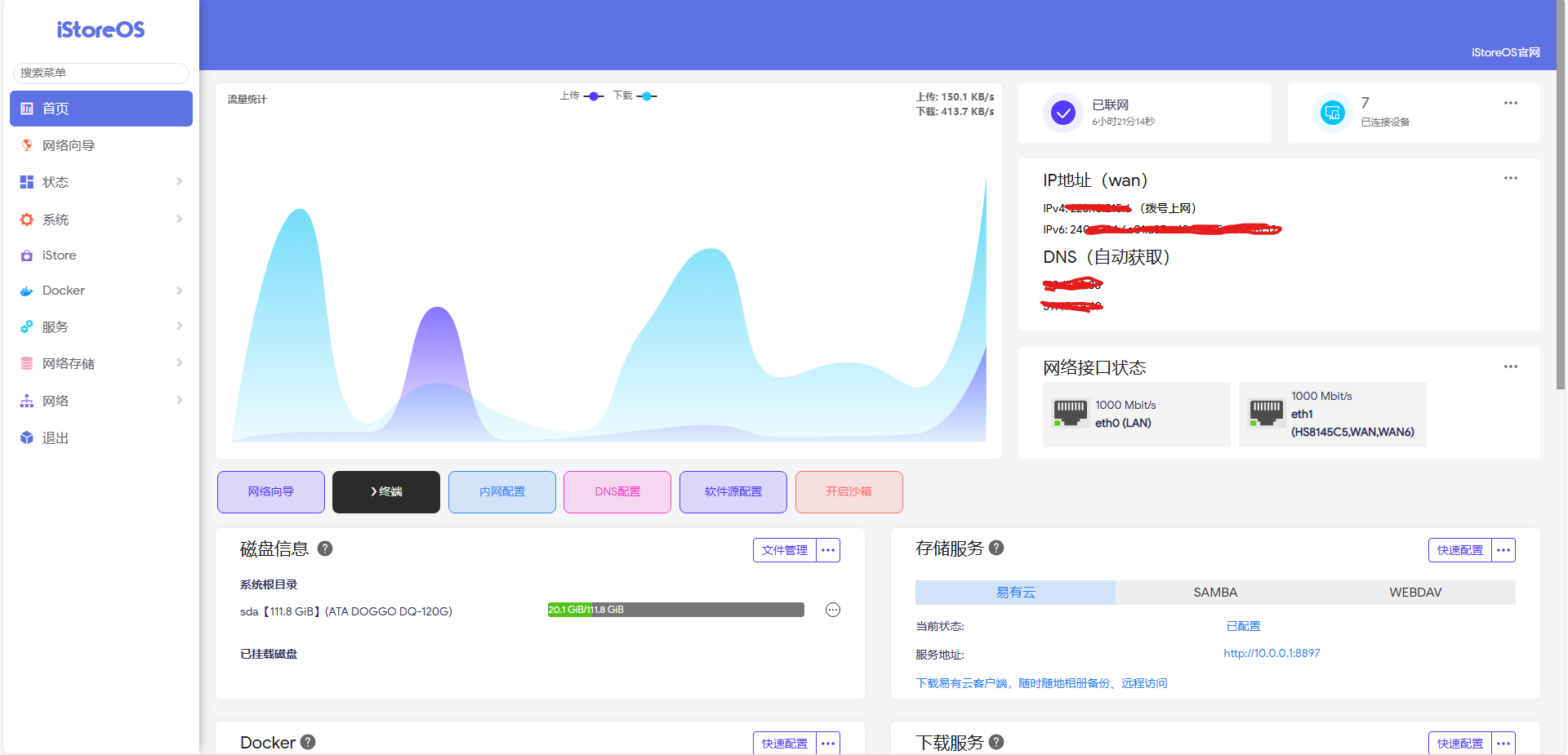

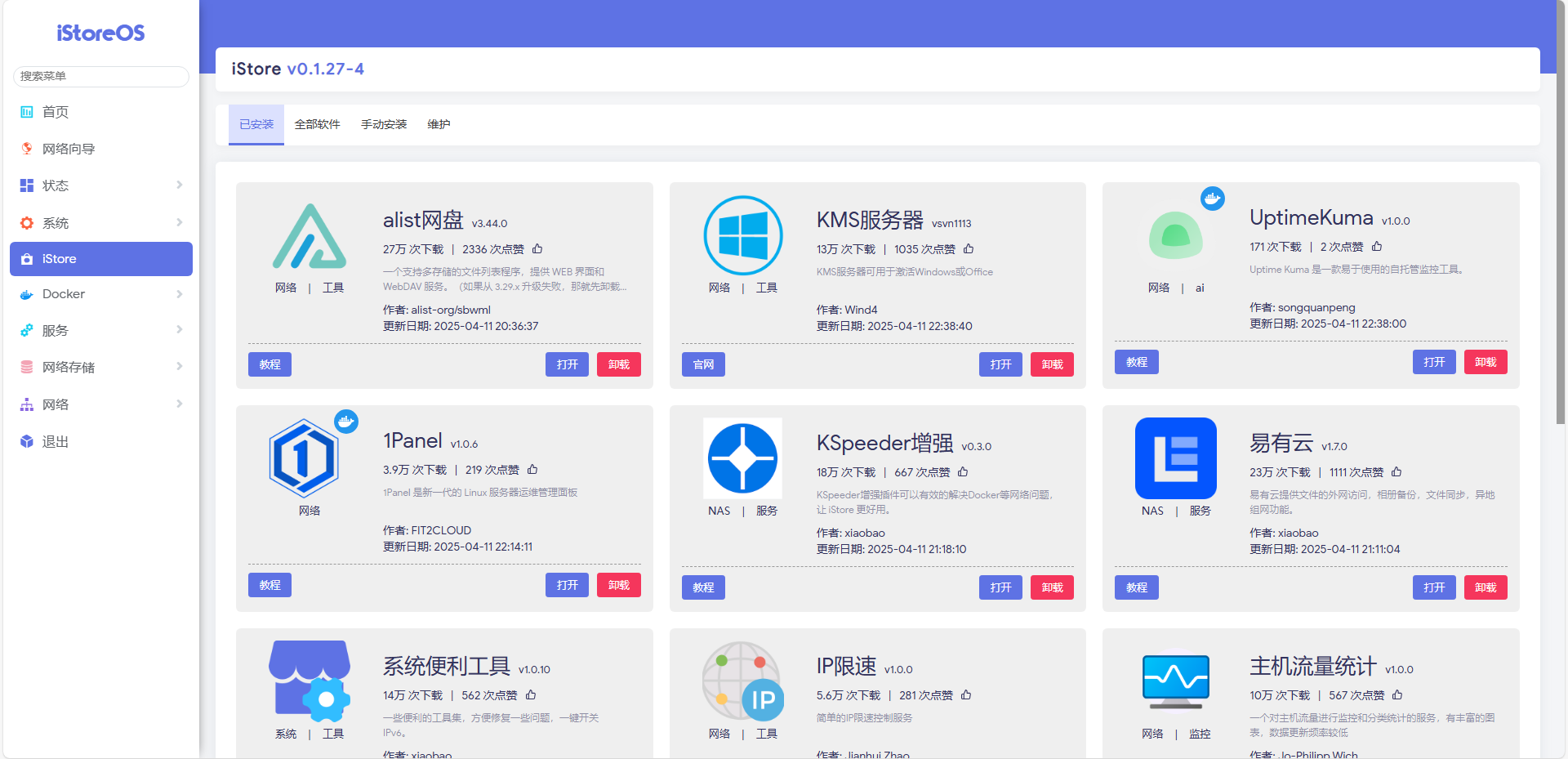

iStoreOS欣赏
资源下载
像我这么良心的博主还能有几个。阿里云限速了,所以给你们用天翼云。
编写完成:2025-04-12 17:29
